电动车电机的作业原理

2022-11-16

一、电动车电机的作业原理
电动车电机是把电能转换成机械能的-种设备。它是利用通电线圈(也就是定子绕组)发生旋转磁场并效果于转子鼠笼式式闭合铝框构成磁电动力旋转扭矩。
电动车电机按运用电源不同分为直流电动机和沟通电动机,电力系统中的电动机大部分是沟通电机,可所以同步电机或者是异步电机(电机定子磁场转速与转子旋转转速不保持同步速)。电动机主要由定子与转子组成,通电导线在磁场中受力运动的方向跟电流方向和磁感线(磁场方向)方向有关。电动机作业原理是磁场对电流受力的效果,使电动机滚动。
二、电动车电机的组成结构
电动车电机普遍选用永磁直流电机。电动车电机按照电机的通电方式来分,可分为有刷电机和无刷电机两大类;按照电机总成的机械结构来分,一般分为‘有齿”(电机转速高,需求通过齿轮减速)和“无齿”(电机扭矩输出不通过任何减速)两大类。
1、永磁式直流电机
由定子磁极、转子、电刷、外壳等组成。
定子磁极选用永磁体(磁钢),有铁氧体、铝镍钴、钕铁硼等材料。按其结构方式可分为圆筒型和瓦块型等几种。
转子一般选用硅钢片叠玉而成,漆包线绕在转子铁心的两槽之间(三槽即有三个绕组),其賂接头别离焊在换向器的金属片上。电刷是衔接电源与转子绕组的导电部件,具有导电与耐磨两种功能。永磁电机的电刷运用单性金属片或金属石墨电刷、电化石墨电刷。

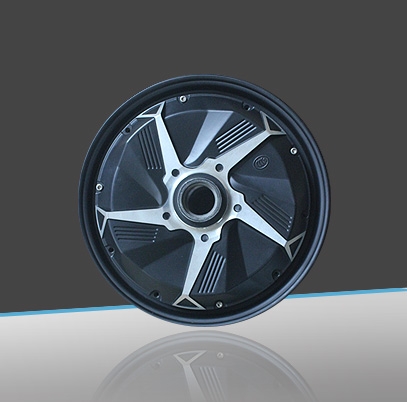

电动车电机

2.无刷直流电机
由永磁体转子、多极绕组定子、 方位传感器等组成。无刷直流电机的特点是无刷,选用半导体开关器材(如霍尔元件)来完成电子换向的,即用电子开关器材代替传统的接触式换向器和电刷。它具有可靠性高、无换向火花、机械噪声低等优点。
方位传感器按转子方位的改变,沿着必定次序对定子 绕组的电流进行换流(即检测转子磁极相对定子绕组的方位,并在确定的方位处发生方位传感信号,经信号转换电路处理后去操控功率开关电路,按必定的逻辑关 系进行绕组电流切换)。
3、速永磁无刷电机
由定子铁心、磁钢转子、太阳轮、减速离合器、轮毂外壳等组成。
电机盖子上面可以装上霍尔传感器,用以测速。
方位传感器有磁敏式、光电式和电磁式三种类型。
选用磁敏式方位传感器的无刷直流电动机,其磁敏传感器材(例如霍尔元件、磁敏=二极管、磁敏诂极管、磁敏电阻器或专用集成电路等)装在定子组件上,用来检测永磁体、转子旋转时发生的磁场改变。电动汽车多用的是霍尔元件。
选用光电式方位传感器的无刷直流电动机,在定子组件上按必定方位配置了光电传感器材,转子上装有遮光板,光源为发光二极管或小灯泡。转子旋转时,由于遮光板的效果,定子上的光敏元器材将会按必定频率间歇间生脉冲信号。
选用电磁式方位传感器的无刷直流电动机,是在定子组件上安装有电磁传感器部件(例如耦合变压器、挨近开关、LC谐振电路等),当永磁体转子方位发生改变时,电磁效应将使电磁传感器发生高频调制信号(其幅值随转子方位而改变)。
